美商艾湃AG-750M评测 价格并不便宜

39度创意研究所 2019-05-07 14:21 次阅读

虽然说电源是电脑中最不起眼的配件,也常常会被众多玩家所忽略。不过电源的重要性并不亚于CPU、显卡等核心零部件,因为它与电脑的稳定工作、寿命等息息相关。电子竞技的兴起也带动了PC市场的进一步发展,为了更高效、更稳定的电源也成为了众多游戏好这的诉求。市场的兴起也让越来越多的公司参与其中。

美商艾湃AG-750M评测 价格并不便宜

最近,在电商平台上出了一个名为美商艾湃(Apexgaming)的机电品牌,对于笔者这种玩了多年DIY的玩家来说,一个新兴品牌比老牌厂商更具吸引力。笔者在上两周拿到美商艾湃AG-750M电源,该电源宣称采用全日系电容、80Plus金牌、全模组设计,同时还提供十年质保。那么美商艾湃AG-750M是否能够符合预期呢?

2  美商艾湃AG-750M开箱

在外包装方面,美商艾湃AG-750M电源整体外包装采用了黑色的色调,包装上相当简洁。

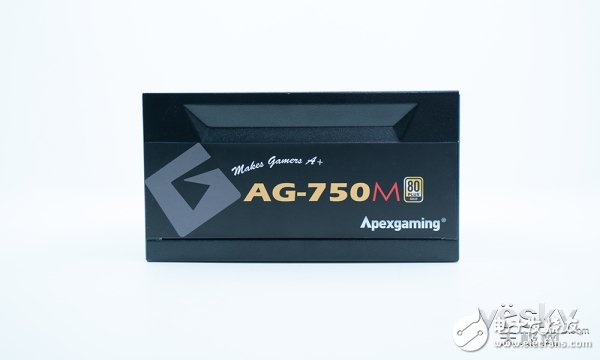

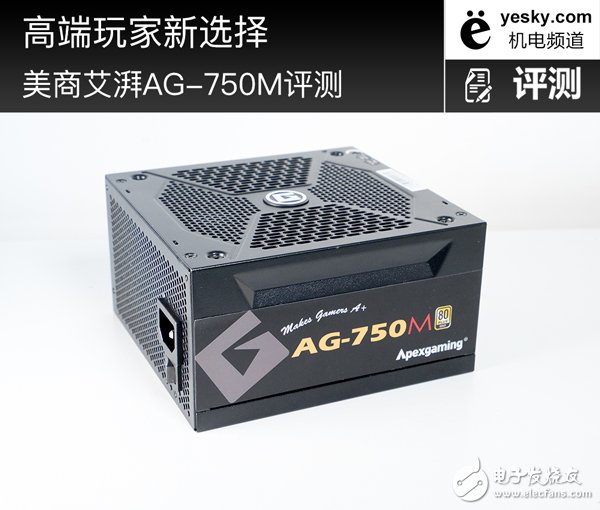

美商艾湃AG-750M

美商艾湃AG-750M

外包装还介绍了没上艾湃AG-750M采用全模组设计、80Plus金牌、rubycon(红宝石)主电容。

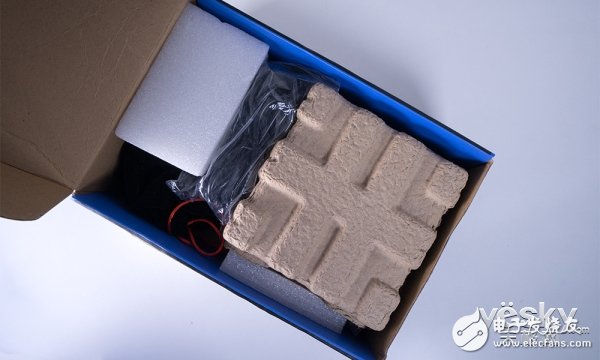

在打开外包装之后,电源的保护并不到位,简单的泡沫包裹着电源、线材。

美商艾湃AG-750M线材

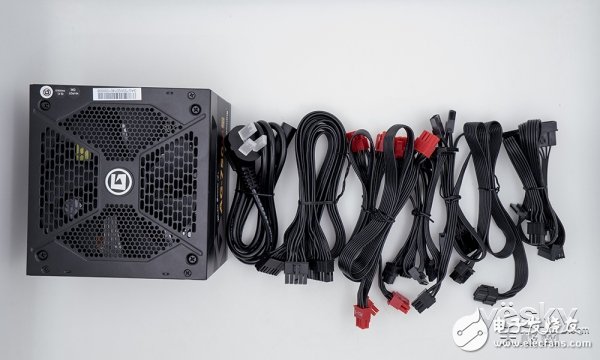

包装内出了电源之外,1条AC线、1条24pin线、CPU供电的8pin线、2条显卡PCI-E线、1条大4pin、2条硬盘供电线以及1条大4pin转风扇线。

美商艾湃AG-750M

美商艾湃AG-750M

美商艾湃AG-750M

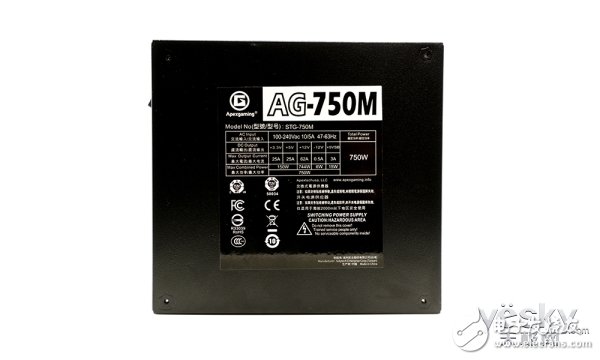

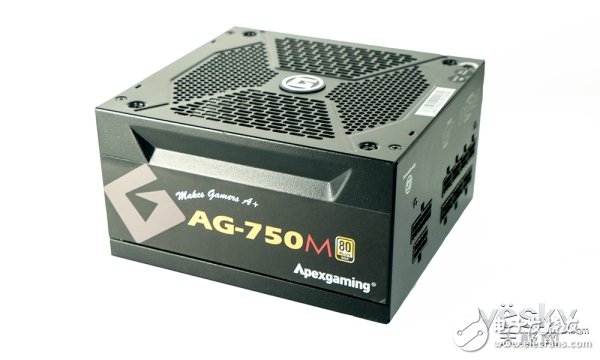

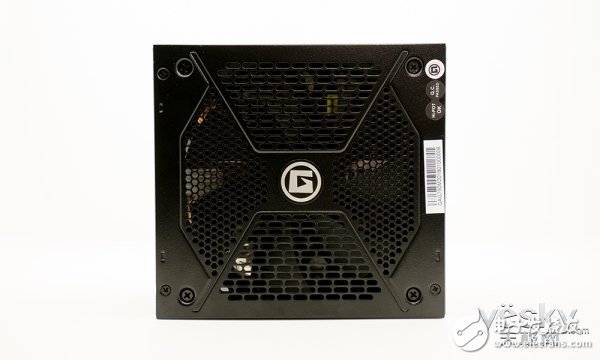

美商艾湃AG-750M电源采用全黑色外观设计,大风车结构。顶部采用14cm的散热风扇,底部是电源铭牌,额定功率750W,最大功率为915W,其中3.3V/25A、5V/25A和12V/64A。

美商艾湃AG-750M

美商艾湃AG-750M

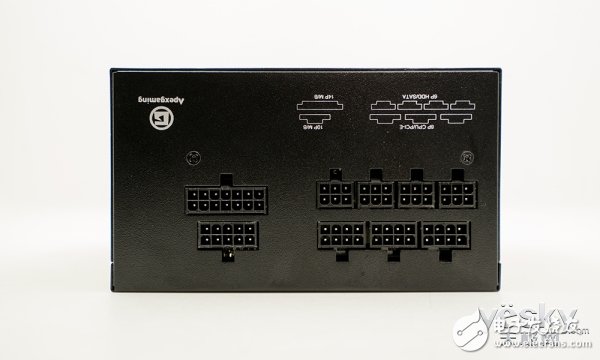

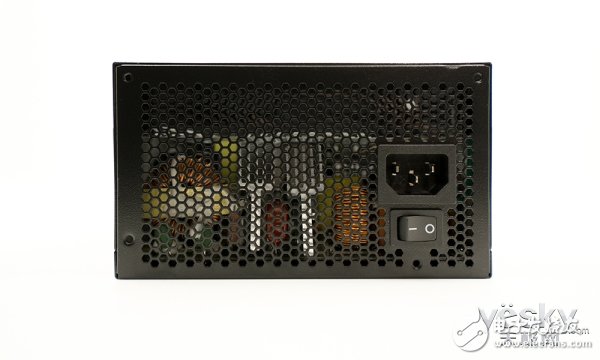

接口方面,美商艾湃AG-750M有1个24pin、3个12V的8pin以及4个5V的6pin输出接口,输入则是一个常规的AC接口。

3  美商艾湃AG-750M拆解

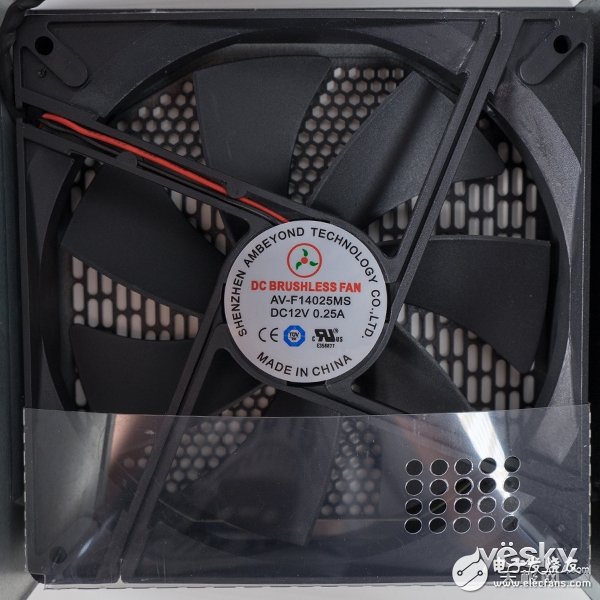

美商艾湃AG-750M的风扇来自深圳志誉的AMBEYOND系列风扇,该风扇为7页14厘米结构,电压电流分别为12V和0.25A。

美商艾湃AG-750M风扇

美商艾湃AG-750M采用LLC谐振变换电路设计,在用料上也相当出色。

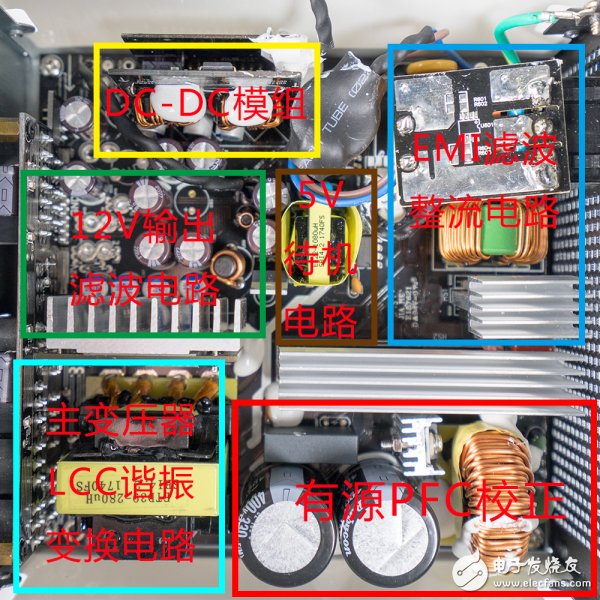

美商艾湃AG-750M拆解

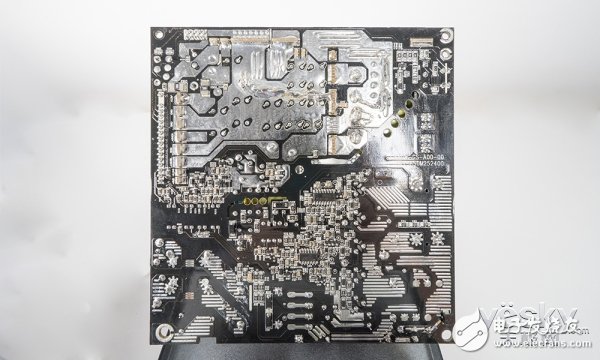

PCB的背面采用大面积敷锡,但细节处理有待改进。

一级EMI

一级EMI

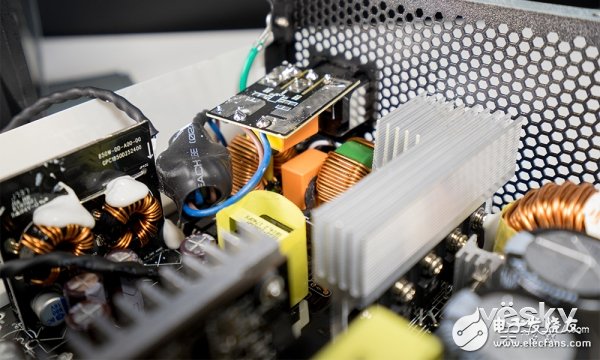

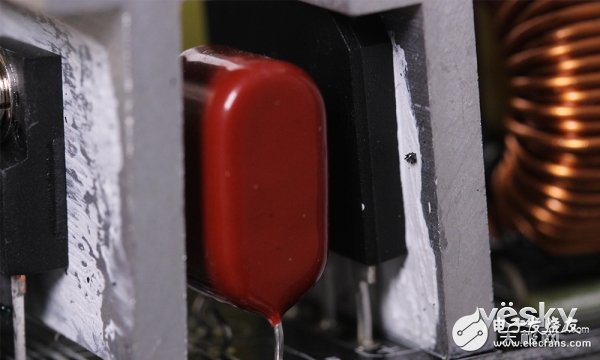

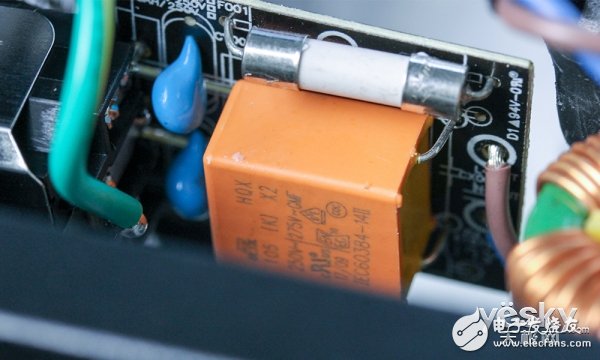

美商艾湃AG-750M的一级EMI采用PCB版设计,除了采用一个X电容、一对Y电容之外,保险管也在一级EMI的PCB板上。在一级EMI和二级EMI之间还有一个磁环进行滤波。

二级EMI滤波电路

一级EMI共轭磁环

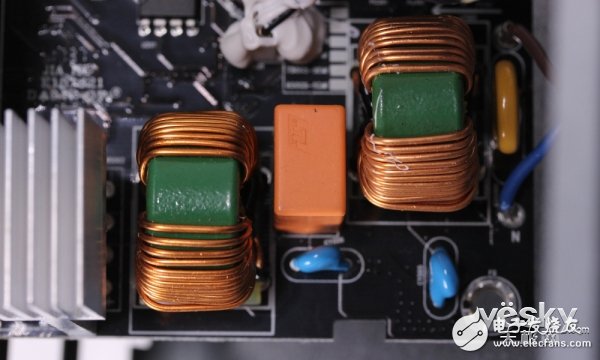

二级EMI则是一个X电容、一对Y电容和一对共模电感

整流器被完全挡住

整流器在二级EMI后,由于完全被遮挡,无法看到具体品牌型号。

四颗东芝MOS管

主动PFC电路

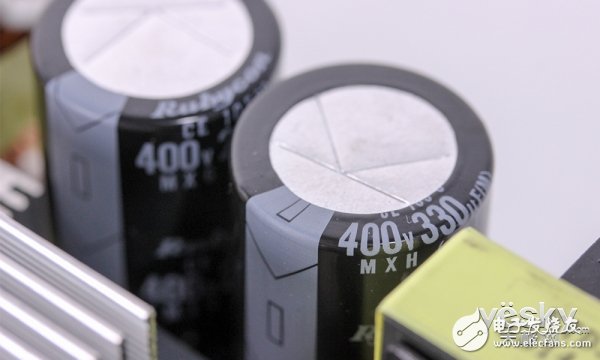

主电容为红宝石

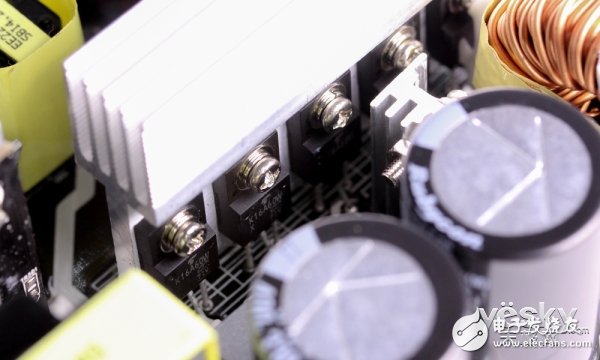

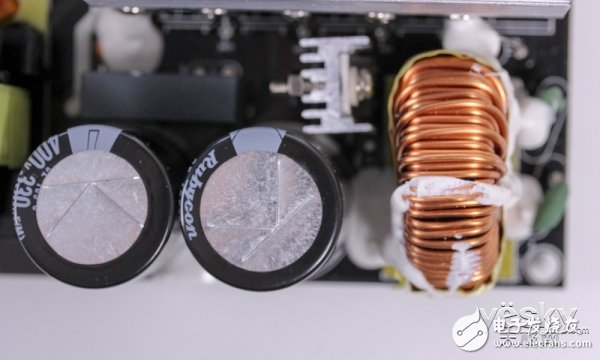

有源PFC电路采用4个来自东芝的MOS管,具体型号为K16A60W。主电容则是来自日本的红宝石,耐温值105度、耐压值400V、单个容量330微法,采用并联的方式接入电路。

国产绿宝石电容(滑稽)

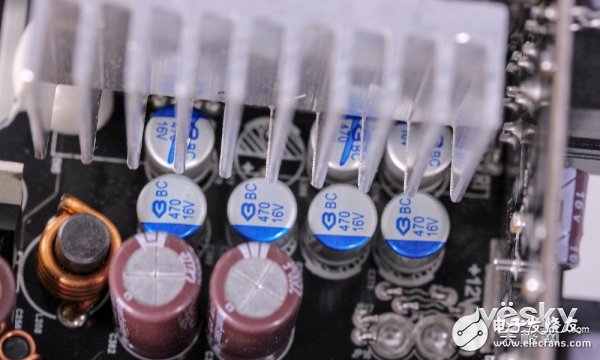

5V和3.3V输出端采用DC-DC的滤波方式。在12V滤波固态电容是国产的绿宝石。

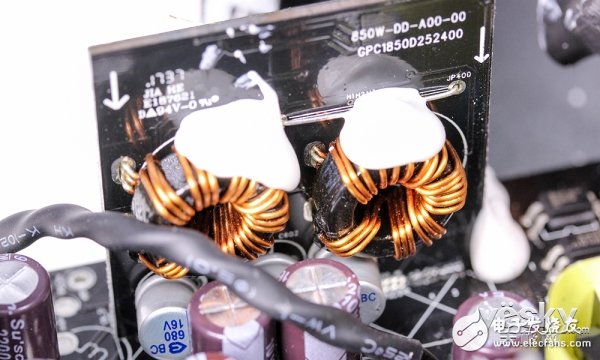

DC-DC模块,负责5V和3.3V稳压

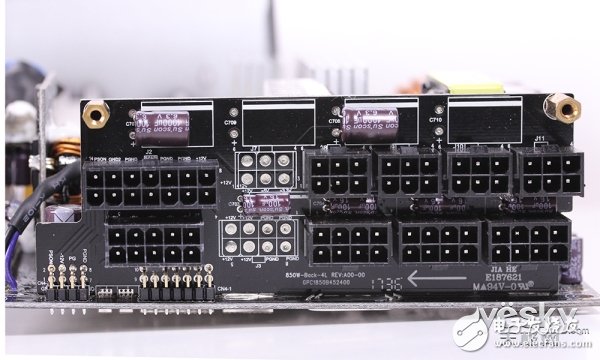

模组线输出接口

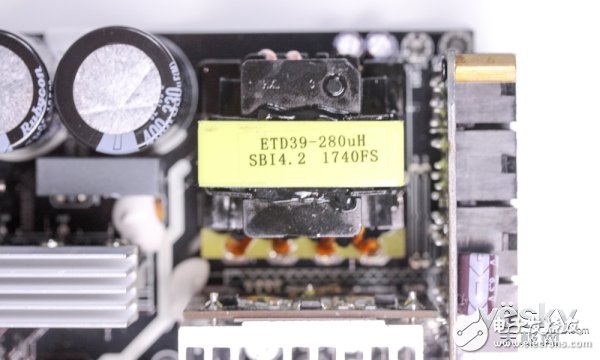

变压器

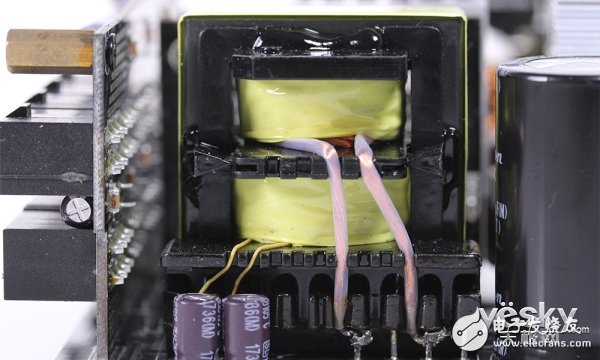

主变压器

Ps.输出滤波电解电容全部是来自台湾的冠坤,并非日系。而固态电容则是国产的绿宝石。

4  美商艾湃AG-750M测试

美商艾湃AG-750M作为一款金牌电源,它在实测中的转换效率到底怎么样?是否能够达到金牌的标准;各路电压输出的稳定性又怎么样?

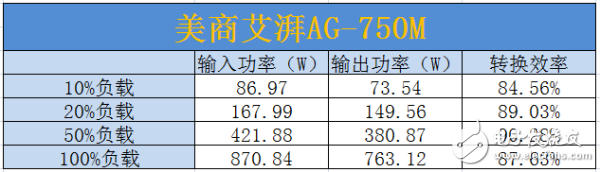

美商艾湃AG-750M转换效率

在转效率方面,美商艾湃AG-750M电源已经达到了80Plus金牌的标准,但除了20%和50%的转换率相当优秀,但100% 的转换效率只是勉强达标。(在国内采用220V电压的情况下,转换效率会相对比较高。)

美商艾湃AG-750M波纹

在电压偏离方面,美商艾湃AG-750M做的还是比较不错的,整体控制标准的6%以内,而且整体电压都控制在偏离范围之内,使用方面相当不错。

5  美商艾湃AG-750M总结

美商艾湃AG-750M在京东的售价为799元,对于一款80Plus金牌的电源来说,这样的价格并不便宜,作为一个新兴的品牌,这样似乎难以吸引到用户的目光,毕竟现在不少的金牌全模电源价格在500左右。

优点:

80Plus金牌认证

+12V电压稳定性表现优秀

+5V与+3.3V采用DC to DC设计,交叉负载表现优秀

线材长度足够,可兼容各种机箱

缺点:

+5V与3.3V电压稳定性仍有优化空间

整流桥没有散热片

线材数量不足
